规则编排使用指南

功能概述

规则编排将原来的数据转发、设备联动和定时任务统一到一个可视化设计页面中。使用时从左侧组件库拖入节点，在画布上连接节点，并在右侧配置节点参数，即可完成自动化规则。

一个规则编排可以同时包含多个互不连接的流程。例如，可以在同一张画布中同时配置：

• 温度超过阈值后下发设备指令。
• 每天定时执行设备控制。
• 通过按钮手动执行一组动作。
• 将设备日志、设备告警或设备状态转发到外部系统。

每组互相连接的节点会被识别为一个独立流程。多个流程可以使用不同的触发方式，并统一保存在同一个规则编排中。

1. 规则编排列表

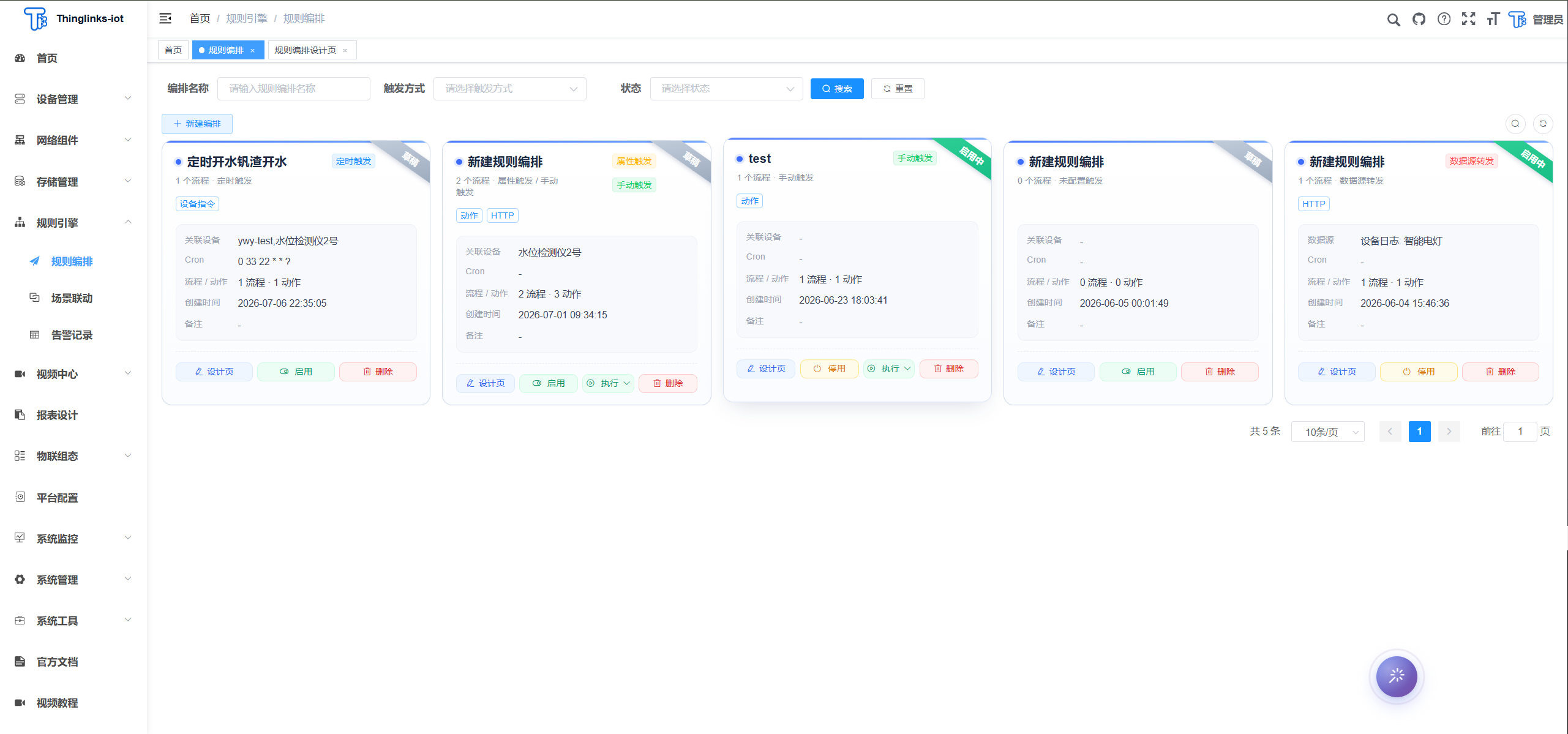

进入“规则引擎 > 规则编排”后，页面以卡片形式展示已有规则。可以按编排名称、触发方式和状态进行查询。

1.1 卡片信息

每张规则卡片会展示以下内容：

信息	说明
状态	草稿表示规则仅保存但未运行，启用中表示规则已生效
流程数量	当前规则编排中包含的独立流程数量
触发方式	属性触发、定时触发、手动触发或数据源转发
动作类型	当前规则中使用的设备指令、延时、HTTP、MQTT、Kafka 等动作
数据源或关联设备	转发流程显示数据源范围，其他流程显示涉及的设备
Cron	规则包含定时触发时显示定时表达式
备注	创建规则时填写的补充说明

1.2 列表操作

• 新建编排：进入空白设计页创建规则。
• 设计页：打开已有规则，查看或修改节点和连线。
• 启用/停用：控制整个规则编排是否运行。
• 执行：仅当规则中包含手动触发流程时显示，可执行全部手动流程，也可选择其中一个流程单独执行。
• 删除：删除规则编排。删除后无法恢复，建议先确认规则已不再使用。

2. 新建规则编排

点击“新建编排”进入设计页，先在顶部填写编排名称，备注为可选项。

设计页由三个主要区域组成：

1. 左侧“组件库”：提供触发源、数据源、条件和执行动作。
2. 中间“画布”：放置节点、连接流程并调整布局。
3. 右侧“节点配置”：选中节点后填写该节点的参数。

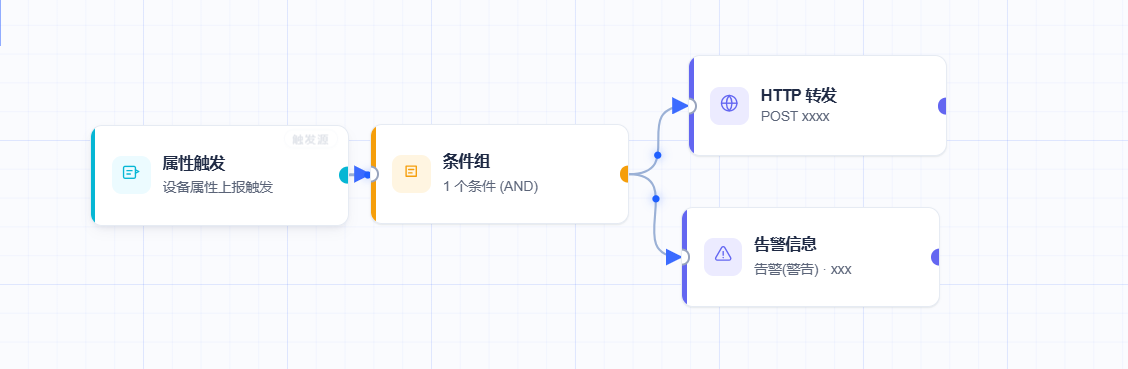

2.1 画布基本操作

• 从左侧组件库按住节点并拖到画布中，即可添加节点。
• 从上游节点右侧的输出端口拖出连线，连接到下游节点左侧的输入端口。
• 点击节点可在右侧修改配置。
• 点击节点或连线后可删除；也可以选中后按键盘删除键。
• 在画布空白处按住鼠标拖动可平移画布。
• 使用鼠标滚轮或右下角按钮缩放画布，点击重置按钮可恢复默认视图。
• 画布中互不连接的多组节点会分别成为多个流程。

2.2 连线与执行顺序

节点的执行顺序由连线决定：

• 一个节点只连接一个下游节点时，按连线顺序依次执行。
• 一个节点同时连接多个下游节点时，多个下游分支并行执行。
• 多个上游节点连接到同一个下游节点时，下游节点会在所有上游分支完成并通过后执行。
• 条件节点判断不通过时，仅阻断该条件节点后面的分支。
• 流程不能形成环路，所有非起始节点都必须能够从触发源或数据源到达。

触发流程中只能有一个触发节点，并且至少要有一个执行动作。转发流程可以有一个或多个数据源，但数据源后面只能连接消息转发节点。

3. 触发源节点

触发源用于决定流程何时开始执行。规则编排支持属性触发、定时触发和手动触发。

3.1 属性触发

属性触发用于监听设备上报数据。当后续条件组中引用的设备属性满足条件时，流程开始执行。

使用步骤：

1. 拖入“属性触发”节点。
2. 在其后连接至少一个“条件组”节点。
3. 在条件中选择设备和属性，设置运算符及阈值。
4. 在条件组后连接需要执行的动作。

属性触发必须在条件组中至少引用一台设备，否则平台无法确定要监听哪些设备。

常见用法：设备 A 温度大于 30℃ 时，向设备 B 下发开启空调指令。

3.2 定时触发

定时触发用于按照固定时间计划执行流程，支持周期任务和一次性任务。

周期任务的配置步骤：

1. 拖入“定时触发”节点。

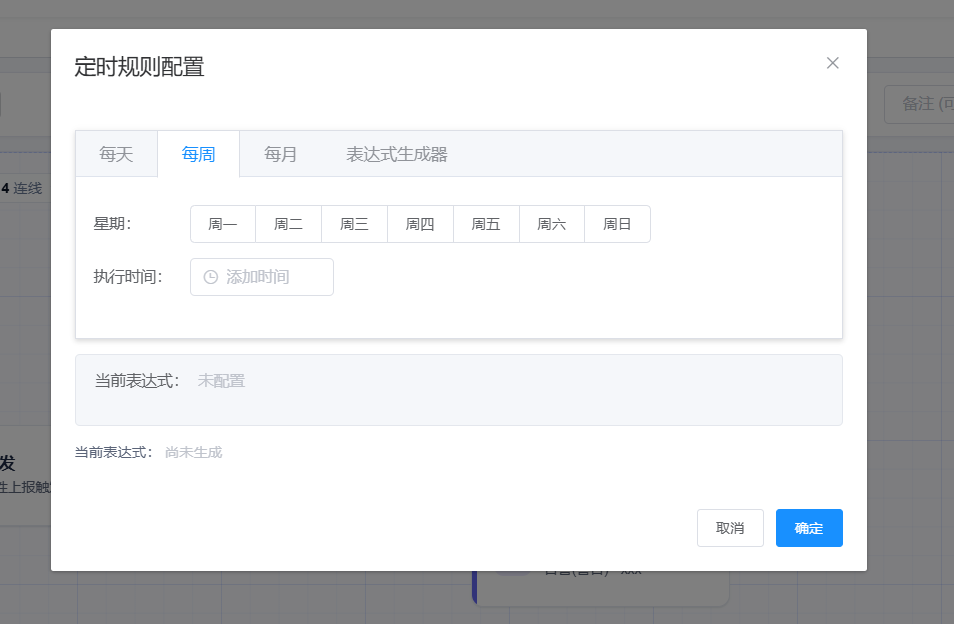

2. 点击“定时规则”右侧的“配置”。
3. 在定时规则配置窗口中生成 Cron 表达式。
4. 点击“确定”保存表达式。

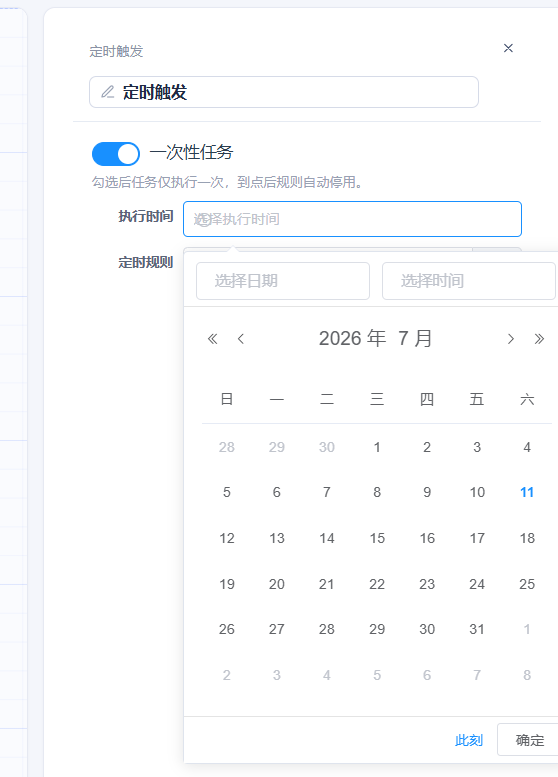

一次性任务的配置步骤：

1. 开启“一次性任务”。
2. 选择具体执行时间。
3. 配置并连接后续动作。

一次性任务执行到点后会自动停用。执行时间以平台服务器时间和时区为准。

3.3 手动触发

手动触发用于需要人工确认后再执行的流程，例如一键开灯、批量重启设备或临时推送消息。

规则保存后，可以在规则列表页或设计页顶部点击“手动执行”：

• 选择“全部手动流程”可执行当前编排中的全部手动流程。
• 选择具体流程可只执行一个手动流程。

新建规则尚未保存时不能手动执行。

4. 数据源节点

数据源节点用于实时接收平台数据并转发到外部系统，包括设备日志、设备告警和设备状态。

数据源	转发内容	典型用途
设备日志	设备每次上报的属性和消息数据	将遥测数据同步到业务系统或消息队列
设备告警	平台生成的设备告警记录	将告警推送到通知、工单或第三方告警平台
设备状态	设备上线、离线事件	监控设备连接状态或同步资产在线状态

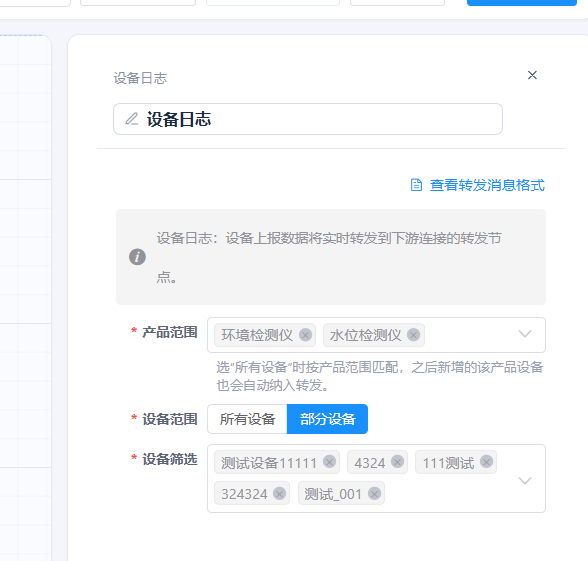

配置数据源时需要先选择产品范围，再选择设备范围：

• 所有设备：匹配所选产品下的全部设备，之后新增的设备也会自动纳入。
• 部分设备：只转发手动选择的设备数据。

数据源后面只能连接 HTTP、MQTT Broker、MQTT Client、RabbitMQ、Kafka 或 RocketMQ 节点，不能连接条件组、设备指令、告警信息或延时节点。

数据源配置面板中的“查看转发消息格式”可以查看该类数据实际发送的 JSON 结构，第三方系统对接时应以这里展示的字段为准。

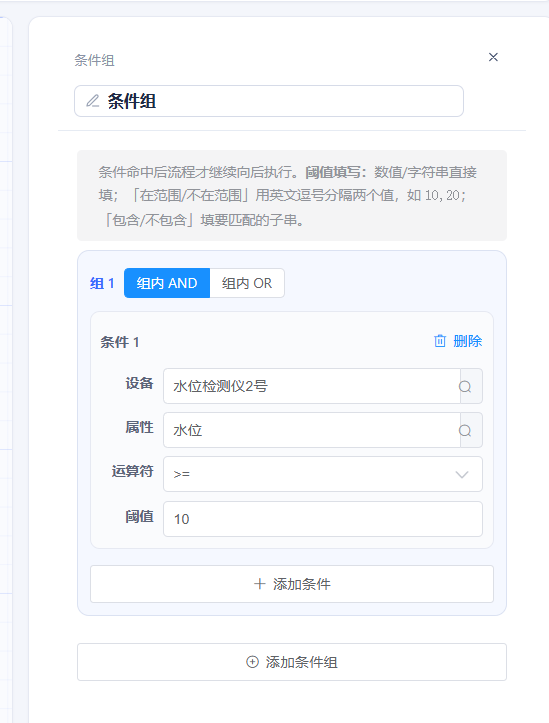

5. 条件组节点

条件组是流程中的判断关卡。条件满足时继续执行下游节点，不满足时停止该分支。

每条条件需要配置：

1. 设备。
2. 设备属性。
3. 运算符。
4. 比较阈值。

支持的运算符包括：>、>=、=、!=、<、<=、包含、不包含、在范围、不在范围。

使用“在范围”或“不在范围”时，用英文逗号分隔两个值，例如 10,20。使用“包含”或“不包含”时，阈值填写需要匹配的字符串。

5.1 多条件组合

• 同一组内可以选择“组内 AND”或“组内 OR”。
• 添加多个条件组后，可以选择组与组之间“全部满足 AND”或“任一满足 OR”。
• 需要分阶段判断时，也可以在画布上串联多个条件组节点。

例如：

• 组 1：设备 A 温度大于 30℃，并且湿度大于 80%。
• 组 2：设备 B 运行状态等于故障。
• 组间选择 OR，表示任意一组满足就继续执行。

6. 执行动作节点

6.1 设备指令

设备指令用于向指定设备下发功能或属性控制。

配置步骤：

1. 选择目标设备。
2. 选择设备功能。
3. 检查自动生成的入参 JSON，并按实际需要修改参数值。
4. 根据需要设置“完成后等待”，控制下一个节点延迟多久执行。

入参必须是合法 JSON，键名应使用设备物模型中定义的参数标识符。

6.2 告警信息

告警信息用于生成一条规则联动告警记录，需要配置告警标题、告警等级和告警消息。告警消息为必填项。

告警消息支持变量模板：

• {{设备SN.属性标识符}}：读取指定设备最近一次上报的属性值。
• {{deviceSn}}：本次触发来源的设备 SN。
• {{ruleName}}：当前规则编排名称。
• {{triggerTime}}：触发时间。

例如：设备温度已达到 {{sn001.temperature}} ℃。

告警信息节点后还可以继续连接转发节点，将本规则生成的告警记录推送到外部系统。

6.3 延时

延时节点用于暂停指定毫秒数后再继续执行，适合以下场景：

• 开启设备后等待几秒，再下发下一条指令。
• 多步控制之间预留设备响应时间。
• 控制消息发送频率。

延时时间必须大于 0。

7. 消息转发节点

消息转发节点既可以连接在数据源后，也可以连接在触发流程的动作链中。转发内容取自上游节点：数据源后转发原始数据，告警信息后转发生成的告警记录，其他触发流程则发送包含规则和触发信息的 JSON 数据。

7.1 HTTP 转发

需要配置完整请求地址、请求方式和可选请求头。支持 POST、PUT 和 GET：

• POST/PUT 将上游消息作为请求体发送。
• GET 不携带请求体。
• 请求头每行一条，格式为 Key: Value。

7.2 MQTT Broker

平台启动内置 MQTT Broker，下游系统连接平台配置的端口并订阅主题接收消息。

主要配置包括 TCP/WS 端口、WS 路径、匿名访问或账号密码、SSL/TLS、发布主题和 QoS。发布主题支持 {deviceSn} 占位符，例如 device/{deviceSn}/up。

生产环境启用 SSL/TLS 时应上传正式证书；页面提供的一键自签证书仅建议用于测试。

7.3 MQTT Client

平台作为 MQTT 客户端连接外部 Broker 并发布消息。支持 TCP、SSL/TLS、WS 和 WSS。

主要配置包括 Broker 地址、端口、WebSocket 路径、Client ID、账号密码、主题和 QoS。使用 SSL/WSS 时可以选择单向认证、双向认证 mTLS 或仅调试使用的不校验证书模式。

7.4 RabbitMQ

需要配置服务器地址、端口、VirtualHost、可选账号密码、Exchange 和 Routing Key。目标 Exchange 以及对应队列绑定关系需要提前在 RabbitMQ 中创建。

7.5 Kafka

需要配置 Broker 地址、端口和 Topic。如果 Kafka 未开启自动创建主题，需要先在 Kafka 中创建 Topic。

7.6 RocketMQ

需要配置 NameServer、端口、生产者组和 Topic。Topic 需要已存在，或由 Broker 开启自动创建。

7.7 复用已有连接

MQTT Broker、MQTT Client、RabbitMQ、Kafka 和 RocketMQ 节点支持复用同类型节点的连接配置。

选择“复用已有连接”后，只需配置当前节点自己的主题、Exchange 或 Routing Key 等消息级参数。连接参数会从来源节点复制并锁定。该功能是一次性复制，之后修改来源节点不会自动同步；需要同步时应重新选择来源节点。

8. 保存、启用与停用

设计完成后可以选择：

• 保存草稿：保存名称、备注、节点、连线和当前配置，但规则不运行。草稿允许暂时保存未完成的画布。
• 保存并启用：先校验所有流程，校验通过后保存并立即运行。

保存并启用前，平台会检查：

• 编排名称是否已填写。
• 每个触发流程是否只有一个触发节点并至少包含一个动作。
• 所有节点是否正确连接，是否存在悬空节点或环路。
• 属性触发是否配置了设备条件。
• 定时触发是否配置了 Cron 或一次性执行时间。
• 条件是否完整。
• 动作节点的必填参数是否完整。
• 数据源是否配置产品或设备范围，且下游是否为转发节点。

校验失败时，页面会提示具体原因，并在画布上标记有问题的节点。修正后再次点击“保存并启用”。

已启用的规则可以在列表页点击“停用”。停用后，属性监听、定时执行和数据转发都不会继续运行；再次启用后恢复。

9. 常用编排示例

9.1 设备联动

目标：设备 A 温度大于 30℃时，启动设备 B 的风扇并生成告警。

连线方式：

属性触发 -> 条件组(A 温度 > 30) -> 设备指令(B 启动风扇) -> 告警信息

9.2 定时控制

目标：每天早上 7 点开启设备，晚上 7 点关闭设备。

可以在同一编排中创建两个互不连接的流程：

• 定时触发(每天 07:00) -> 设备指令(开启)
• 定时触发(每天 19:00) -> 设备指令(关闭)

9.3 数据转发

目标：将某产品下全部设备的日志同时转发到 Kafka 和 HTTP 接口。

连线方式：

设备日志 -> Kafka

同时从“设备日志”节点再连接一条分支到“HTTP 转发”，两个目的地会并行接收数据。

9.4 多动作顺序执行

目标：先开启设备 A，等待 3 秒，再启动设备 B。

连线方式：

手动触发 -> 设备指令(A 开启) -> 延时(3000 ms) -> 设备指令(B 启动)

10. 常见问题

为什么“保存草稿”成功，但规则没有执行？

草稿不会运行。确认画布配置完整后，需要点击“保存并启用”，或返回列表页点击“启用”。

为什么属性触发无法启用？

属性触发必须连接条件组，并且条件中至少选择一台设备及其属性。条件设备就是平台监听属性上报的来源。

为什么数据源后不能连接条件组或设备指令？

数据源流程专门用于实时转发，后面只能连接 HTTP、MQTT、RabbitMQ、Kafka 或 RocketMQ 等转发节点。需要条件判断和设备控制时，应新建一个属性触发、定时触发或手动触发流程。

多个动作是顺序执行还是同时执行？

由连线决定。动作串成一条链时按顺序执行；同一节点分出多条连线时，下游分支并行执行。

定时规则没有执行怎么办？

检查规则是否为启用状态、Cron 是否正确、一次性执行时间是否已经过期，并确认平台服务器时间和时区正确。

外部系统没有收到转发消息怎么办？

检查数据源产品和设备范围、转发节点地址和端口、Topic/Exchange/Routing Key、账号权限及网络连通性。还应先打开“查看转发消息格式”，确认外部系统按实际 JSON 结构解析消息。

修改规则后需要重新启用吗？

在设计页点击“保存并启用”会用新配置更新并启动规则。仅点击“保存草稿”会将规则保存为草稿状态，不再运行。
